DF-DTLC電容電抗補償單元
DF-DTC電容器
DF-DTL電抗器
DF-DTLC電容電抗補償單元

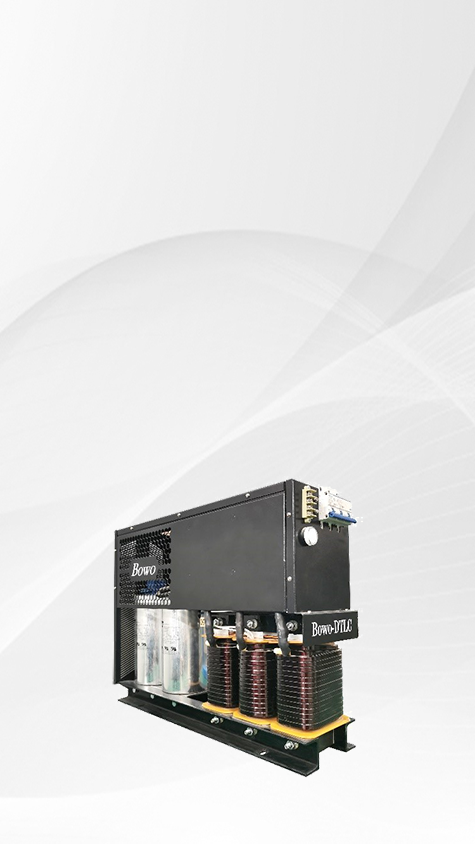

DF-DTLC型無功補償及濾波單元是專為含有諧波的配電系統的無功補償和濾波設計，由DF-DTC濾波電容器、DF-DTL濾波電抗器和可控硅投切開關組成，安裝使用方便。DF-DTLC用于低壓無功補償柜中，有效避免電容器放大諧波，確保無功補償系統安全穩定運行，使用壽命長、功耗低、可靠性高。
投切開關：采用可控硅或接觸器投切技術，運行穩定、安全、可靠；
L-C 濾波器組：多種組合方式，5%、7%、13%、14%；
電容器采用真空浸漬，阻燃，防爆，自愈，濾波電容器；
濾波電抗器采用鐵芯閉合磁路結構，不會產生射頻干擾，Q值≥50。
| 額定電壓 | 230V、400V、660V，50Hz（特殊規格可訂制） |
| 最高允許工作電壓 | 1.15UN（8h/24h）；1.3UN（連續1min） |
| 控制電壓 | 220V，50Hz |
| 額定容量 | 15kvar到150kvar（特殊容量可定制） |
| 電抗系數 | 5%、7%、13%、14% |
| 整機功耗 | ≤0.25W/kvar |
| 投切方式 | 可控硅投切或接觸器投切 |
| 放電時間 | 1分鐘內放電到50V以下 |
| 防護等級 | IP00（特殊要求可定制） |
| 噪 音 | 1米距離在額定工作條件下≤60dB |
| 冷 卻 | 自冷 |
| 溫度控制 | 電抗器內標準熱敏開關控制 |

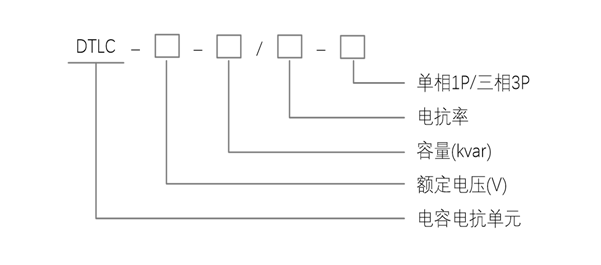

| 型號 | 設備容量 (kvar) | 基波容量 (kvar) | 電壓等級(V) | 電抗器 | 電容器 |
| DTLC-400-15/7%-3P | 15 | 11.2 | 400 | DTL-400-15/7%-3P | DTC-480-15-3P |
| DTLC-400-20/7%-3P | 20 | 15 | 400 | DTL-400-20/7%-3P | DTC-480-20-3P |
| DTLC-400-33.5/7%-3P | 33.5 | 25 | 400 | 400-33.5/7%-3P | DTC-480-33.5-3P |
| DTLC-400-40/7%-3P | 40 | 30 | 400 | DTL-400-40/7%-3P | 2*DTC-480-20-3P |
| DTLC-400-50/7%-3P | 50 | 37 | 400 | 400-50/7%-3P | 2*DTC-480-25-3P |
| DTLC-400-67/7%-3P | 67 | 50 | 400 | DTL-400-67/7%-3P | 2*DTC-480-33.5-3P |
| DTLC-400-100.5/7%-3P | 100.5 | 75 | 400 | DTL-400-100.5/7%-3P | 3*DTC-480-33.5-3P |
